stiffler2244 antwortete vor 7 Jahren
Hallo zusammen!
Schon über Jahre hinweg informiere ich hier im Forum über die Holzvergaseröfen von Atmos.
Diese Saison habe ich endlich meinen eigenen DC 25 GS in den Heizraum selbst eingebaut.

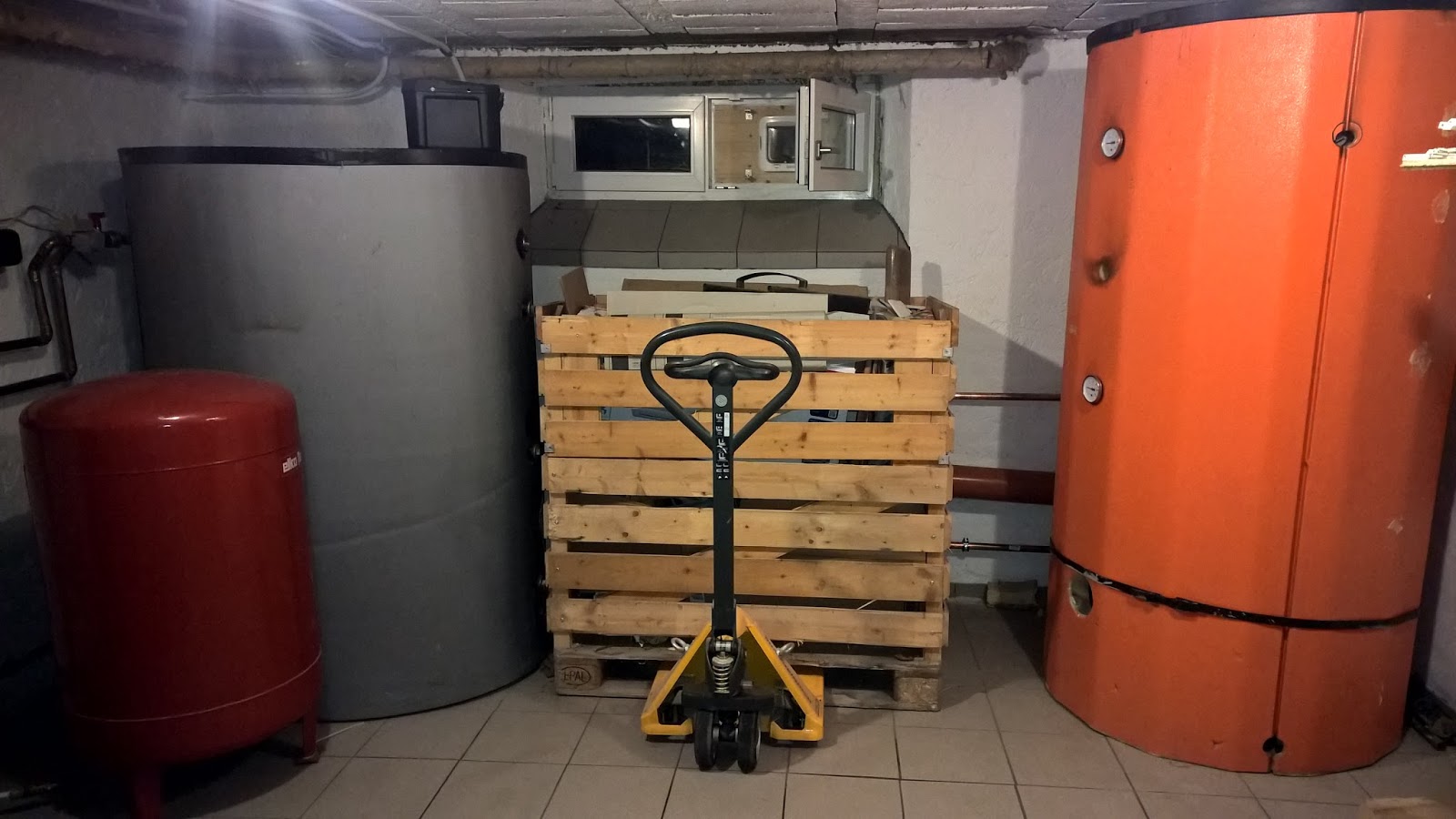

Natürlich gab es auch das eine oder andere Problem, dass es zu lösen galt (zb: wie bekommt man das 400kg-Ding von der Palete runter?).
Betrieben wird der Ofen mit Laddomat 21 und 2x800l Pufferspeicher. Die komplette Heizung kommt ohne Elektronik aus.
Einen Düsenschutz habe ich auch gebaut:
Natürlich hat nicht von Anfang an alles anstandslos funktioniert. Daher will ich all jenen die auch mit dem einem oder anderen Problemchen kämpfen folgende Checkliste mitgeben.
1.) Liegt die Keramik im Brennraum richtig?
Meist verschiebt sich diese durch den Transport etwas und somit strömen die heißen Gase nicht durch den kompletten Wärmetauscher. Ich hatte einen 1cm großen Spalt.
http://f3.webmart.de/f.cfm?id=2902459&r=threadview&t=4024109
2.) Sind die Türen dicht?
Ist das nicht der Fall zieht der Ofen Fremdluft.
Zur Kontrolle kann ein Streifen Papier in die geschlossene Tür eingeklemmt werden.
Lässt sich dieser wieder heraus ziehen, sollten die Dichtungen getauscht bzw. die Scharniere nachgestellt werden.
3.) Leidiges Thema: Anheizklappe (AHK) undicht.
Ich habe eine Feder gespannt, welche die Anheizklappe geschlossen hält.
Das waren jetzt die 3 Themen die bei mir schlagend waren. Ich bitte euch die Checkliste zu erweitern.
Jedes einzeln wäre nicht so schlimm gewesen, aber in Summe kommt schon ein ordentlicher Wirkungsgradverlust zusammen.
Da ich einen Heimwerker Blog betreibe, ich dort meinen Aufbau dokumentiert habe, will ich nicht alles doppelt schreiben und verlinke daher nur die Artikel:
Dc25GS einbauen Teil 1:
http://holz-und-metall.blogspot.de/2016/09/holzvergaserkessel-selber-einbauen.html
Dc25GS einbauen Teil 2:
http://holz-und-metall.blogspot.de/2016/09/holzvergaserkessel-selber-einbauen-teil.html
Düsenschutz:
http://holz-und-metall.blogspot.de/2016/11/atmos-dusenschutz-selber-bauen.html
Diverse Änderungen:
http://holz-und-metall.blogspot.de/2017/01/anderungen-bei-der-heizung.html
Viel Spaß beim Lesen
Feueresel antwortete vor 7 Jahren
@stiffler2244,
hat Spaß gemacht, auch deine verlinkten Beiträge zu lesen optimal erklärt, auch für Jungheizer…
Wie ich sehe hast Du deinen Düsenschutz gegenüber dem verbliebenen Brennraumboden höher angelegt,
auch dass lässt die obere Restasche mit Glut nicht gleich mit nach untendurch ziehen.
Zum späteren Asche entfernen, reicht dann allerdings keine einfache Blechkehrschaufel aus…
Gruß Bernhard
Kessel 2: Oelkessel in Reserve nicht angeschlossen, bei 240m² u. 100m² Keller Hobby - nur mit DC-50-GSE u. 10m² Solarfläche inkl. Brauchwasser versorgt.
Regelung: Standard Festeinstellung: Primär Luftschieber ganz auf / Hartholz / Kiefer sek. Luft 1,5 Umd. auf. / Lüfter durchweg bei 50% | Belimo Drossel-klappe schließt bei >160°C | Abgas steigt 200 bis 230°C| KDT >88°C Lüfter aus | primär Kettenzugklappenanschlag schließt Anschlag 0mm bei >60°C Kessel VL| Kesselpumtentaktung in Gluthaltung - ein KDT >89,5 °C |aus < 88,5°C| = Abgas dann 150°C min / bei Lüfter an 180 bis 190°C max|bei R-Glut 100°C Abgas- bei Kessel Dach 85 bis 90°C = KTSch.|K-Kreispumpe Stufe 1|Laddomat-Patrone >72°C öffnet
Puffervolumen: 2x1000 Puffer parallel direkt oben / unten Puffer zu Puffer ergibt sehr gute Temp. Schichtung 92/24°C | mit Solarschlange (für 5x2m² Platten) unten - | 1x800WW ..., manche Menschen benutzen ihre Intelligenz zum vereinfachen ... Wissen ist eine Holschuld !!
stiffler2244 antwortete vor 7 Jahren
Ja, das mit der Asche ist mir auch schon aufgefallen. Aber dadurch wird auch der Düsenschutz geschont
Bitte melden Sie sich an oder erstellen Sie ein Konto um Antworten schreiben zu können
rotmilan61 antwortete vor 7 Jahren
Hallo ,
bin neu hier und habe Probleme mit der AT .
Habe angeheizt und da so knapp 200 C gehabt . Den Kessel voll gemacht und im nu war die Temperatur runter auf 140-150 nun bleibt er so und ich komme nicht auf die 200-220 . Vorlauf ist bei etwa 73.
Habe den Stab der Primährluft schon mal ganz raus gezogen aber kein besseres Ergebnis bekommen . Was kann da noch defekt sein.
Gru? Uwe
Feueresel antwortete vor 7 Jahren
@stiffler2244,
hat Spaß gemacht, auch deine verlinkten Beiträge zu lesen optimal erklärt, auch für Jungheizer…
Wie ich sehe hast Du deinen Düsenschutz gegenüber dem verbliebenen Brennraumboden höher angelegt,
auch dass lässt die obere Restasche mit Glut nicht gleich mit nach untendurch ziehen.
Zum späteren Asche entfernen, reicht dann allerdings keine einfache Blechkehrschaufel aus…
Gruß Bernhard
Kessel 2: Oelkessel in Reserve nicht angeschlossen, bei 240m² u. 100m² Keller Hobby - nur mit DC-50-GSE u. 10m² Solarfläche inkl. Brauchwasser versorgt.
Regelung: Standard Festeinstellung: Primär Luftschieber ganz auf / Hartholz / Kiefer sek. Luft 1,5 Umd. auf. / Lüfter durchweg bei 50% | Belimo Drossel-klappe schließt bei >160°C | Abgas steigt 200 bis 230°C| KDT >88°C Lüfter aus | primär Kettenzugklappenanschlag schließt Anschlag 0mm bei >60°C Kessel VL| Kesselpumtentaktung in Gluthaltung - ein KDT >89,5 °C |aus < 88,5°C| = Abgas dann 150°C min / bei Lüfter an 180 bis 190°C max|bei R-Glut 100°C Abgas- bei Kessel Dach 85 bis 90°C = KTSch.|K-Kreispumpe Stufe 1|Laddomat-Patrone >72°C öffnet
Puffervolumen: 2x1000 Puffer parallel direkt oben / unten Puffer zu Puffer ergibt sehr gute Temp. Schichtung 92/24°C | mit Solarschlange (für 5x2m² Platten) unten - | 1x800WW ..., manche Menschen benutzen ihre Intelligenz zum vereinfachen ... Wissen ist eine Holschuld !!
