kennt jemand diesen mischer ? jetzt mit bild

Feueresel Schrieb vor 4 Jahren

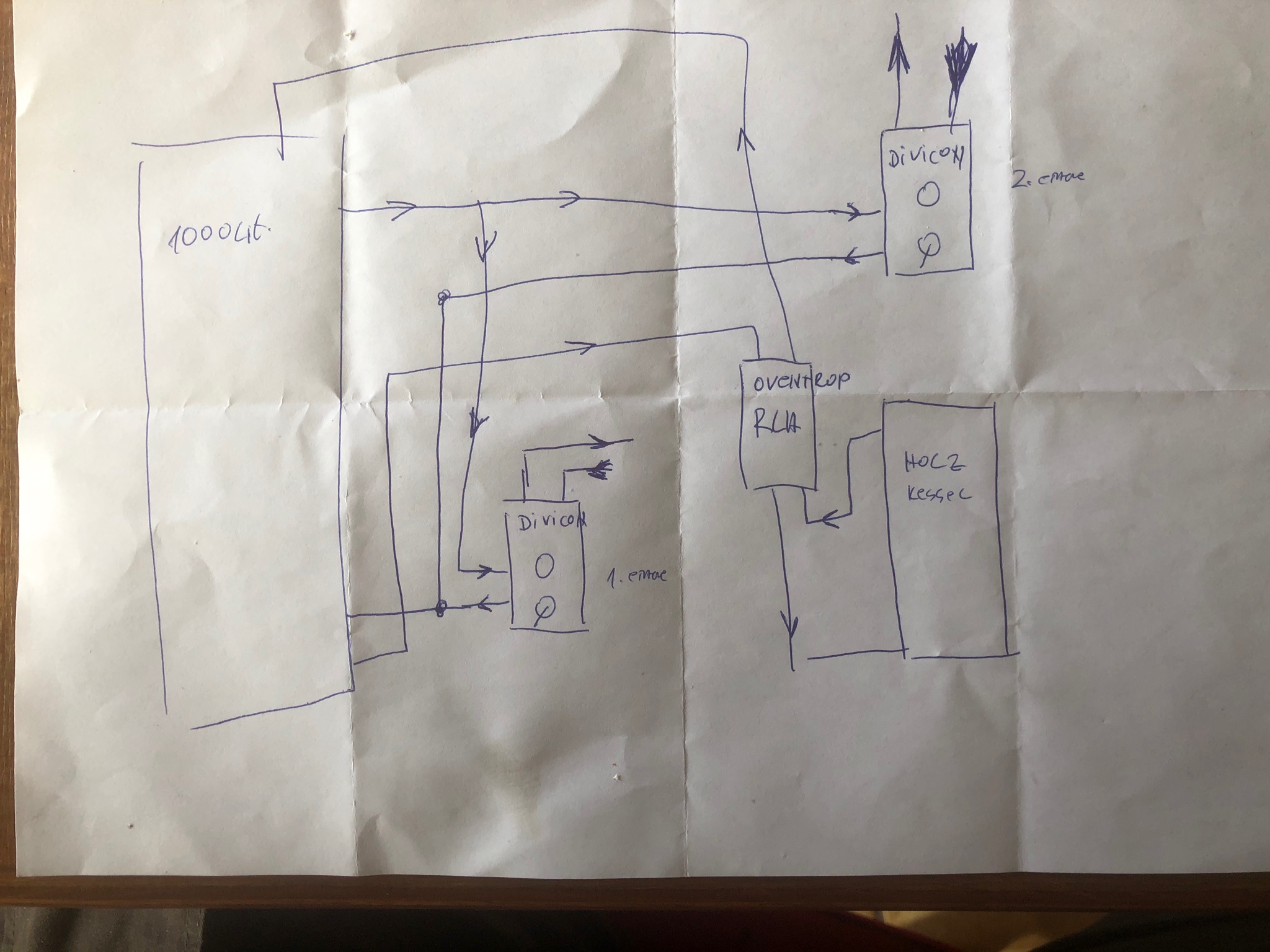

…, mach doch mal eine Zeichnung vom Ist Zustand.

Feueresel Schrieb vor 4 Jahren

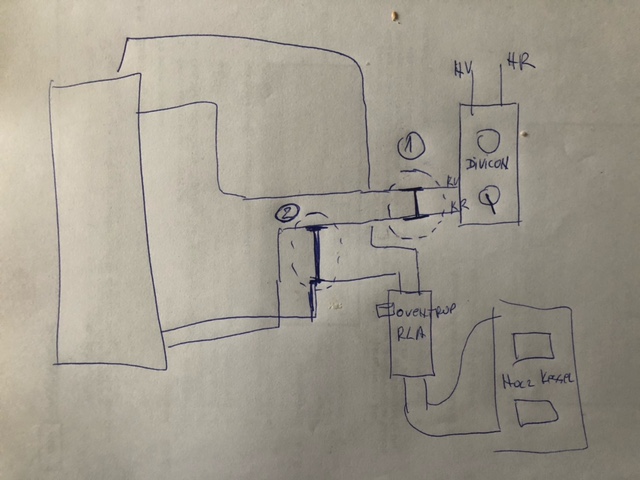

Den Rücklauf von den Heizkreisen würde ich nicht direkt unten in den Puffer gehen lassen,
sondern mit einem T-Stück in die Verbindung Puffer Rücklaufanhebung Kessel.
Das hat den Vorteil, dass bei kalter Anlage und anfahrender Rücklaufanhebung schon früher warmes Rücklaufwasser, direkt der Kesselrücklaufanhebung wieder zur Verfügung steht und somit die Heizkreise schneller auf die gewünschte / eingestellt Temperatur kommen können.
Auch würde ich die Kesselvorlaufleitung auch mittels T-Stück direkt in die obere Verbindung / Puffer – Heizkreise gehen lassen. Wenn beim Anlagehochfahren die Heizkreistemperaturen erreicht sind findet erst dann vollautomatisch zum Puffer, eine Strömung`s Umkehr statt und der Puffer wird ab dann erst gut Geschichtet geladen. Diese Anbindung macht die Gesamtanlage viel effizienter 😉 🙂
Im übrigen ist es wichtig das das Rücklaufwasser von den Heizkreisen nicht durch die dort verwendeten vier Wegemische nicht schon im Vorspann angehoben wird,. Diese vierwegemischer waren früher zur Kesselrücklaufanhebung vorgesehen – desshalb ist der Weg zun kesselrücklauf bei nur geringer Wärmeentnahme durch den Heizkreis fast genau so warm wie der Kesselvorlauf. Dieses alte Vierwegemischersystem ist für deine Anlage ungeeignet. Im Notfall könnte man die Heizkreis – Rücklaufleitung mittels T-Stück an den Heizkreis-Rücklauf Mischer anschliesen und den ursprünglichen Ausgang / Kesselrücklauf direkt am Mischer blind legen.
Ich hoffe ich habe bei meiner gedanklichen Abfolge keinen Denkfehler gemacht – da mein Beruf nur entfernt etwas mit Heizungsbau zu tun hat… Aber von Grund auf gelegendlich ähnliche komplizierte Strukturen auftreten können.
Daher kann ich in mancher denke, dem gelernten Heizungsbauer um einiges voraus sein. 😉 🙂

Feueresel Schrieb vor 4 Jahren

Und noch eine Anmerkung zur Hydraulik allgemein, bei meiner Heizungshydraulik ("U-Boot – Hydraulik" 😉 :))
hab ich schon länger eine energiesparende (4 bis 11 Watt) Druckdifferenz gesteuerte Heizkreispumpe in den kühleren Hauptheizkreisrücklauf eingebaut.
Damals beim Umbau meiner Anlage, hab ich auch meine alten 4 Wege X Mischer drin gelassen.
Grundvoraussetzung dazu sind einstellbare Drossel – Schieber.
Danach kann man das Hydrauliksystem je nach Bedarf optimal abstimmen.
Der alles entscheidende Effekt – je niederer die Durchflussmenge (Druck / Seitig der Pumpe gedrosselt)
um so kleiner ist der Strombedarf der Heizkreispumpe und die Geräusch / Entwicklung allgemein 🙂 .
Auch ein umgebauter 4-Wegemischer auf 3 Wege –
der 4. Weg ist die Umgehung des Mischers im Heizkreis – Rücklauf mittels T-Stück.
Auch lässt sich seine gesamten Regelkurve, durch einfach angebrachte, einstellbare Drossel / Schieber, optimieren.
So etwas ist zum Beispiel bei einer Baggerhydraulik ( mit 150 Bar Betriebsdruck ) ungemein wichtig – .
Da kommt es besonders auf die Feinheiten bei den vielen Drosseln / Durchflussmengen und deren abgestimmten Einstellungen an…
Anschließend machen die Systeme auch hier, genau was sie sollen / müssten.
War damals noch vor 60 Jahren, nur Physik auch in der Hauptschule…

Feueresel Schrieb vor 4 Jahren

Also das 1. T-Stück in den kalten Heizkreis / Rücklauf zur Aufteilung zum 3-Wege Mischer oder umgebauten 4-Wegemischer u. anderseits weiter runter zum 2. T-Stück zur dortigen Aufteilung zur Kesselrücklaufanhebung u. anderseits unten zum Pufferspeicher laden / entladen
Zusätzlich wird oben ein 3. T-Stück zum aufteilen vom heißen Kesselvorlaufwasser zum Heizkreismischer und anderseits zum Puffer oben aufladen / entladen gebraucht.
Übrigens wird noch ein 4. T-Stück zur Aufteilung nach unten zur Kesselrücklaufanhebung und nach oben zum 3. T-Stück gebraucht.

Alles gemeinsam bewirkt beim kaltem Kessel also heißen Puffer entladen, dass die heiße Strömung oben aus dem Puffer über das 3. T-Stück zum Mischer und anderseits unten kaltes Heizkreis Rücklaufwasser über 1. zum 2. T-Stück unten zum Puffer und anderseits bei Bedarf zur Rücklaufanhebung strömt.

Bei heißem Kessel bewirkt die Strömung der Kesselkreispumpe, einmal die Aufteilung vom Kesselkreiswasser über 4.T-Stück nach unten zur Kesselwasserrücklaufanhebung und anderseits nach oben zum 3. T-Stück.

Der Wärmeüberschuss zum Heizkreismischer wird über das 3. T- Stück zum Puffer laden geleitet.
Das 3. und 2. T-Stück wirken im Übergang, der Kessel oder Puffer übernimmt die Heizkreisversorgung,
also beim Leistungsüberschneiden seine Funktionen als Vormischer.

Somit entsteht ein gut heiß / kalt geschichtetes Pufferwasser, für ein gut regelbares System…
Puffer werden in der Regel von oben nach unten geladen und umgekehrt von unten nach oben entladen.
Somit findet jeweils im Pufferspeicher beim laden / entladen eine Strömung`s Umkehr statt.
somit auch zu den T-Stücken 2 und 3 nur von der Puffer – Verbindungsseite her gesehen.

Also versorgt abwechselnd der heiße Kessel oder der Speicherpuffer die Heizung, alles ohne Umwege bis zur vollständigen Entladung bei hoher Speichertemperatur – also nicht gerührt oder geschüttelt 😉 🙂
Bei dieser Systemschaltung wird im kalten Systemzustand – beim Kessel anheizen, also ohne Umwege über den Pufferspeicher, schnell das Heizsystem hoch gefahren.
Ich denke das ist bei einer Stückholzheizung der entscheidende Vorteil, gegenüber erst mal die Heizleistung über den Puffer zu leiten, und von dort letztendlich weiter zu verteilen,
von manchem Zeitgenossen als Entkopplung gelobt 😉 🙂
Warm Wasserversorgung geht bei meinem Puffer von ganz oben in einen extra 800 L Brauchwasser / Speicher mit Solaranbindung und im Puffer auch Solarwärme / Tauscher / Schlange unten.

So das war es mal in groben Zügen, wenn einer einen groben Fehler findet, mag er sich melden.

Feueresel Schrieb vor 4 Jahren

Hi, alles nochmal, nach gemachten Vorgaben, neu malen / zeichnen als Hydraulikstromlaufplan …
Insbesondere die einzelnen Bauteile übersichtlicher und keinen solchen Irrgarten .
Denn Wissen ist eine hohl Schult…
